De veiligheid aan de overwegen

R. Vandepeutte.

samedi 22 décembre 2018, par rixke

Meer en meer houdt de gemeenschap zich bezig met de veiligheid op de weg. Van haar kant is de maatschappij ertoe genoopt geweest het stelsel van de overwegen te herzien met inachtneming van de dwingende noodzaak : de veiligheid aan de kruisingen « weg-spoor » verhogen door de beveiligingsmaatregelen op te voeren. Met de geldelijke steun van de Staat, moderniseert ze de bestaande installaties en automatiseert ze de onbewaakte overwegen. Tegelijk met de door het Ministerie van Verkeerswezen gesubsidieerde werken, automatiseert ze bovendien bewaakte overwegen waarbij middelen worden aangewend die in staat zijn al de menselijke tekortkomingen bij het bedienen van de installaties uit te schakelen.

SOORTEN OVERWEGEN TOESTAND EINDE :
1960 1963 1966 1969
A. Bewaakt ter plaatse en op afstand 1636 1353 916 643
B. Beschermd door verkeerstekens bediend :
1. Door de trein 441 617 927 1252
2. Door de bestuurder 101 165 255 286
Totaal : 542 782 1182 1538
C. Onbewaakte :
1. Gewone 1624 1555 1425 1279
2. Met snelheidsvermindering 326 355 388 333
Totaal : 1950 1910 1813 1612
D. Openbare voetpaden en privé-wegen 1360 1284 1264 1063
Totaal aantal kruisingen 5488 5329 5175 4856

Bovenstaande tabel geeft de evolutie weer van het aantal kruisingen, gerangschikt per type, vanaf 1960 tot einde 1969. Ze brengt ons een beeld van de inspanningen die de laatste tien jaar geleverd werden [1].

De vermindering van het totaal aantal kruisingen is het gevolg van de afschaffing van overwegen door het bouwen van kunstwerken of het buiten dienst stellen van bepaalde lijnen.

In tien jaar tijds werden er 996 nieuwe installaties tot stand gebracht.

In grote trekken tellen wij :

  • een kruising per 900 m lijn ;
  • een bewaakte of een door verkeerstekens beschermde overweg per 2 km lijn (A en B) ;
  • een onbewaakte overweg per 2,600 km lijn (C) ;
  • een openbaar voetpad of een privé-weg per 4 km lijn (D).

 Rangschikking van de overwegen.

Overeenkomstig het K.B. van 31-12-65 [2] worden de overwegen gerangschikt volgens het uiterlijk voorkomen van hun verkeerstekens en niet volgens het type van de uitrusting dat aangewend wordt om hun bescherming te verzekeren.

De rangschikking bevat vier categorieën :

  • De eerste met slagbomen die over de volle breedte van de openbare weg reiken. Wanneer de overweg uitgerust is met vier gedeeltelijke slagbomen, worden eerst de twee slagbomen gesloten die rechts van de weg opgesteld staan en omvat de seininrichting twee rode lichten. Deze lichten knipperen bij het sluiten wanneer de bediening met de hand bevolen wordt ; wanneer de bediening bevolen wordt door de trein, worden ze met een maanwit licht aangevuld dat knippert tijdens de duur dat de rode lichten gedoofd blijven ;
  • De tweede met gedeeltelijke slagbomen die, zigzagsgewijs, aan weerszijden van de spoorlijn geplaatst zijn en drie lichten hebben : twee rode lichten die beurtelings knipperen en een maanwit knipperlicht dat werkt tijdens de duur dat de rode lichten gedoofd blijven ;
  • De derde dis alleen maar voorzien zijn van lichten, d.w.z. twee rode die beurtelings knipperen, of twee rode, aangevuld met een maanwit knipperlicht dat werkt tijdens de duur dat de rode lichten gedoofd blijven. Dat maanwit licht wordt steeds geplaatst op lijnen waar de snelheid hoger is dan 40 km/u. : ingeval de veiligheid verhoogd zou moeten worden (overgang naar tweede categorie), zouden alleen nog maar de gedeeltelijke slagbomen en de daarbij behorende bedieningsonderstellen dienen geplaatst te worden ;
  • De vierde, zonder lichten noch slagbomen.

Al de kruisingen zijn uitgerust met :

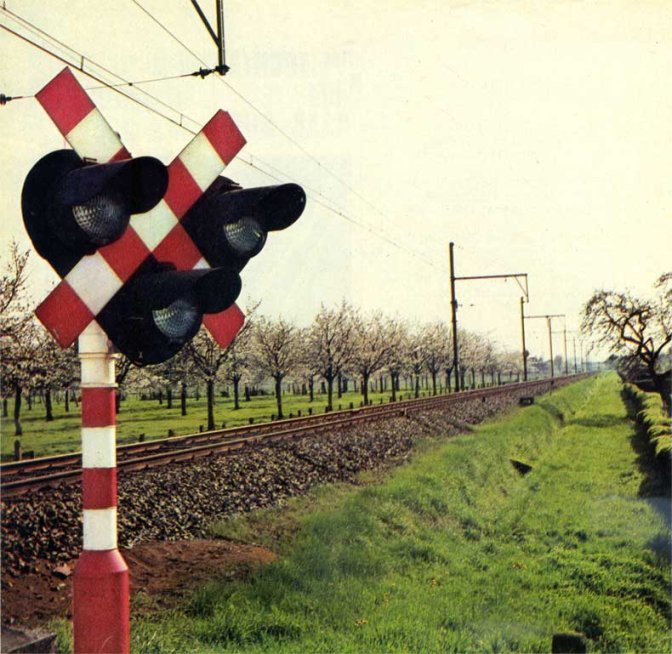

  • een St.-Andrieskruis dat enkel of dubbel is naargelang de kruisingen één of meer sporen bevatten ;
  • een wegsein op afstand : bakenpalen en gevarendriehoeken waarop een slagboom is afgebeeld voor de twee eerste categorieën en een stoomlocomotief voor de twee laatste.

 De uitrustingen.

Voor de automatische bediening van de verkeerstekens, worden twee soorten uitrustingen gebruikt :

  • de uitrustingen zonder spoorseinen met melding van de automatische werking aan het seinhuis ;
  • de uitrustingen die ter plaatse gecontroleerd worden door de treinbestuurder met behulp van spoor seinen ; die uitrustingen worden doorgaans "weg-spoor" uitrustingen genoemd.

De eerste soort uitrusting wordt gebruikt op lijnen waar de snelheid hoger is dan 70 km/u.

De installaties moeten dus zo opgevat worden dat ze nooit een gevaarlijke toestand kunnen scheppen die de weggebruikers niet duidelijk zou worden aangekondigd. De bestanddelen van die uitrustingen moeten de hoogste graad van veiligheid bezitten, en elk defect in de bediening moet gepaard gaan met de onmiddellijke aansteking van twee rode verkeerslichten en met het geven van een informatiemelding die de dichtst bij zijnde seinpost van het defect op de hoogte brengt.

De tweede soort uitrusting wordt in principe enkel gebruikt op lijnen die bereden worden met een snelheid van 70 km/u. en minder, d.w.z. op die waar de waarneming van het spoorsein de treinbegeleider altijd in staat stelt, rekening houdend met de snelheid, ten gepasten tijd op de door het sein ingenomen stand te reageren : het openstellen van dit sein is ondergeschikt aan het aanslaan van de twee rode lichten van de wegverkeerstekens en, indien de installatie met halve slagbomen uitgerust is, aan het sluiten van deze laatste.

Wanneer de uitrusting uitvalt, wordt er aan de treinbestuurder een snelheidsbeperking opgelegd ; hij mag de overweg slechts overschrijden met een snelheid die niet hoger is dan 5 km/u.

 Ongevallen.

Al te vaak is de pers er als de kippen bij om het relaas te brengen van ongevallen aan de overwegen, en wel zo dat de lezer eruit afleidt dat de Maatschappij verantwoordelijk is. En toch zijn de meeste ongevallen aan de kruisingen "weg-spoor" uitsluitend de schuld van de weggebruikers die ofwel onoplettend zijn ofwel al te onbezonnen te werk gaan. Ook de overdreven snelheid bij het oversteken van de overwegen en de gewoonte risico’s te nemen zijn twee factoren die aan de basis liggen van talrijke ongevallen.

Eigenlijk zijn de oorzaken van ongevallen aan de overwegen dus precies dezelfde als die van de ongevallen op de weg. Helaas, de ongevallen aan de kruisingen "weg-spoor" zijn vaak spectaculairder en tragischer. Zelfs het personeel van de Maatschappij is er soms het slachtoffer van.

Tabel II geeft, voor de jaren 1960 tot 1969, de cijfers die betrekking hebben op de dodelijke ongevallen op de weg en aan de overwegen alsmede de evolutie van het voertuigenpark en de mogelijkheid van kruising met de spoorbaan. Wij stellen vast dat het verschil tussen de cijfers aangaande de mogelijkheid van kruising en het aantal doden belangrijker is aan de overwegen die door verkeerstekens gedekt zijn.

 De houding van de gebruikers.

Het is zonneklaar dat al onze inspanningen op het stuk van de veiligheid alleen maar met succes bekroond kunnen worden wanneer de weggebruikers ons hun medewerking verlenen.

Al te veel weggebruikers houden geen voldoende rekening met de technische verschillen tussen het rijden op een spoor en het rijden op de weg (adhesie, remming, aandrijvingskracht). Dat is een algemene vaststelling. Een betere kennis van de gedragingen van de weggebruikers zou beslist nuttig zijn. Specialisten houden zich hiermee bezig en prijzen hulpmiddelen aan om de jeugd reeds vanaf de lagere school tot correcte weggebruikers op te voeden. Betreurenswaardige gedragingen worden liefst zo jong mogelijk uitgeroeid.

Gedurende enkele jaren hebben wij aan bepaalde overwegen een systematische fotografische controle uitgeoefend ; wij zijn verbaasd geweest over de afmetingen die deze kwaal heeft aangenomen.

 Een controlemiddel.

Aanvankelijk werkte het daartoe gebruikte toestel automatisch zodat het dus ter plaatse kon blijven. Om het toestel buiten het bereik van het publiek te houden, diende er echter een mast van een bepaalde hoogte ie worden geplaatst ; bovendien diende er een kabel op de weg gelegd te worden om de afsluiter te ontladen en een flits in werking te stellen.

Die detectiekabels welke over de weg liepen, waren vlug beschadigd, ofwel als gevolg van het drukke verkeer, ofwel door het plotseling en hevig remmen op die plaats. Bovendien waren er, helaas, ook kinderen die het prettig vonden de flits te zien werken en hiertoe de apparatuur met allerhande middeltjes bedienden.

Thans worden de controles nog slechts sporadisch uitgevoerd en de bediening van het toestel geschiedt half automatisch : het in werking stellen wordt door een daartoe aangewezen bediende bevolen.

Het geheel dat in een metalen omhulsel gemonteerd is, omvat een fotografische kast met elektromagnetische ontspanner, een chronograaf en een seconden-teller.

Het fotoapparaat is voorzien van een bijkomende optische inrichting voor het gelijktijdig aantekenen van de referenties van de opname : datum – uur aangeduid door de chronograaf – plaats – seconden aangeduid op de teller. Deze teller treedt automatisch in werking op het punt 0 zodra de rode lichten verschijnen en, zes seconden later, ontbrandt er op de bedieningsinrichting een lichtsein, waarna de betrokken bediende met de hand, doch op afstand, de fotografische opname mag laten starten. Telkens als het toestel in werking treedt worden er twee opnamen gemaakt : de ene ogenblikkelijk, de andere automatisch, één seconde later.

Daar de met de opnamen belaste bediende beëdigd is, kunnen wij, in geval van overtredingen, steeds proces-verbaal opmaken.

 Moeten er andere maatregelen getroffen worden ?

De ideale oplossing zou erin bestaan al de overwegen door kunstwerken te vervangen. Aangezien de desbetreffende uitgaven zo enorm zijn, blijft het afschaffingsprogramma tot de dringendste gevallen beperkt.

Het staat nochtans vast dat, zowel op de kruisingen "weg-spoor" als op de weg zelf, de gebruikers het verkeersreglement moeten naleven. Wij kunnen hun niet genoeg herhalen dat ze :

  • Doordrongen moeten zijn van de voorrang van het spoor. Inderdaad, indien een wegvoertuig in staat is over een zeer korte afstand te stoppen voor een hindernis, dan is zulks niet het geval voor een trein die met een hoge snelheid rijdt ;
  • De afstandsverkeerstekens moeten in acht nemen die het naderen van een overweg aangeven (gevarentekens waarop ofwel een slagboom ofwel een locomotief afgebeeld is) ;
  • De door de rode lichten opgelegde stilstand naleven ;
  • Het doven van deze rode lichten afwachten want indien ze rood blijven en het wit maanlicht niet verschijnt, betekent zulks, althans op een lijn met dubbelspoor, dat er kort daarop een trein uit de tegenovergestelde richting zal voorbijrijden.
DODEN OP DE WEG 1960 1961 1962 1963 1964 1965 1966 1967 1968 1969
Absoluut getal Index Absoluut getal Index Absoluut getal Index Absoluut getal Index Absoluut getal Index Absoluut getal Index Absoluut getal Index Absoluut getal Index Absoluut getal Index Absoluut getal Index
A Voertuigenpark (10³) 1159 100 1236 106 1314 114 1343 116 1372 118 1522 131 1672 144 1742 150 1813 155 2525 218
Doden ter plaatse 1097 100 1079 98 1127 103 1207 110 1351 123 1392 127 1296 118 1350 123 1395 127 1621 148
B Onbewaakte of door een autom. seininrichting beveiligde O.W. 2178 100 2166 99 2167 99 2135 98 2112 97 2081 97 2098 96 2144 98 2158 99 2181 100
Mogelijkheid van kruising met O.W. (O.W. x park) (106) 2524 100 2677 106 2847 113 2867 113 2897 115 3168 125 3507 138 3735 148 3912 155 5507 218
Doden 30 100 15 50 35 117 27 90 38 126 41 137 31 105 36 120 30 100 32 107
C Gewone onbewaakte O.W. 1950 100 1931 99 1931 99 1910 98 1906 97 1905 97 1813 93 1734 89 1666 85 1612 83
Mogelijkheid van kruising met O.W. (O.W. x park) (106) 2260 100 2387 105 2537 113 2565 113 2615 116 2899 128 3031 134 3020 134 3020 134 4070 180
Doden 18 100 16 89 10 56 20 111 12 66 17 94 23 128 27 150 20 111 21 117


Bron : Het Spoor, oktober 1970


[1Dat beeld is nochtans onvolledig aangezien het geen gewag maakt van de werken tot aanpassing der installaties aan het K.B. van 31-12-65 : vernieuwing van de oude automatische installaties van de typen « SOGAZ » en « twee elektrische lichtseinen rood en wit » ; afschaffing van de rolhekken ; verdubbeling van de rode lichten aan de bewaakte overwegen.

[2De wetgever kwam voor het eerst tussenbeide in 1866 maar het was slechts bij de wet van 25-7-1891 dat het begrip van bewaakte en onbewaakte O.W. juist omschreven werd. De bewaakte O.W. stuit het wegverkeer door middel van slagbomen. Bij K.B van 26-3-1936 werd een aankondigingsstelsel voorgeschreven voor het sluiten van de slagbomen en voor de doortocht van een trein. Met het K.B. van 18-10-57 werden de overwegen in drie categorieën gerangschikt en werd het nieuw veiligheidssysteem vermeld : automatische lichtseinen en knipperlichten, automatische halve slagbomen.
