De overbrugging te Bois-de-Nivelles

Overweg n° 19 van Bois-de-Nivelles bevond zich op de kruising van de weg Nijvel - Gosselies en de geëlektrificeerde spoorlijn 124 Brussel - Charleroi, op het grondgebied van Nijvel, op ongeveer vijfhonderd meter van de stopplaats Bois-de-Nivelles.

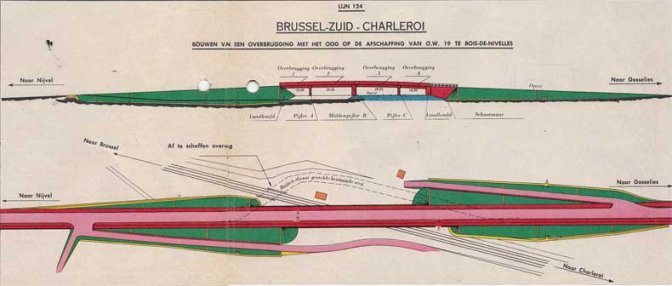

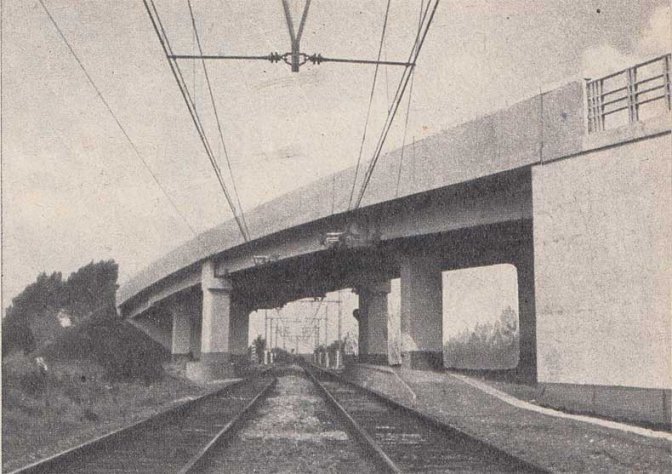

De schetsen en de foto’s geven een beeld van de aanaardingswerken en het kunstwerk die de overweg thans vervangen. Daar de te overschrijden opening van honderd meter het bouwen van een brug met een enkele overspanning uitsloot, werd de voorkeur gegeven aan een kunstwerk met vier overspanningen.

De geringe snijdingshoek van de weg en het spoor (14" 32’) had tot gevolg dat:

• De twee landhoofden (buitenste ondersteuningen) aan de kant van het spoor dienden te worden verlengd door een schoormuur die de grond van de opritten tegenhoudt;
• De vorm en het plaatsen van de pijlers A, B en C (tussenondersteuningen) derwijze dienden te worden bepaald dat de span wijdt en der overspanningen binnen aannemelijke perken bleven en dat, tijdens en na de werken, elke indringing in het ruimteprofiel van het rollend materieel zou worden vermeden.

Daar er tussen de spoorstaaf en de overspanningen 2 en 3 een vrije hoogte van 5,25 m moest worden behouden en de totale hoogte van het kunstwerk, de kostprijs van dit laatste en van de erbij behorende opritten tot een minimum moesten worden beperkt, werden de bovenste dwarsbalk van pijler B (spanwijdte 10,35 m) en de elf balken van de overspanningen 2 en 3 (spanwijdte ongeveer 28,70 m) in voorgespannen beton gerealiseerd. Alvorens zij geplaatst werden, hebben de geprefabriceerde balken in hun langsrichting een samendrukking ondergaan door middel van stalen draden die in het beton gedompeld en oordeelkundig geplaatst werden ten einde trekkrachten te vermijden waartegen het traditionele beton minder goed bestand is. Dank zij die techniek welke, onder meer, het gebruik van speciale staaldraden vereist, kan de dikte van de balken worden verminderd, wat meestal een niet te versmaden voordeel betekent.

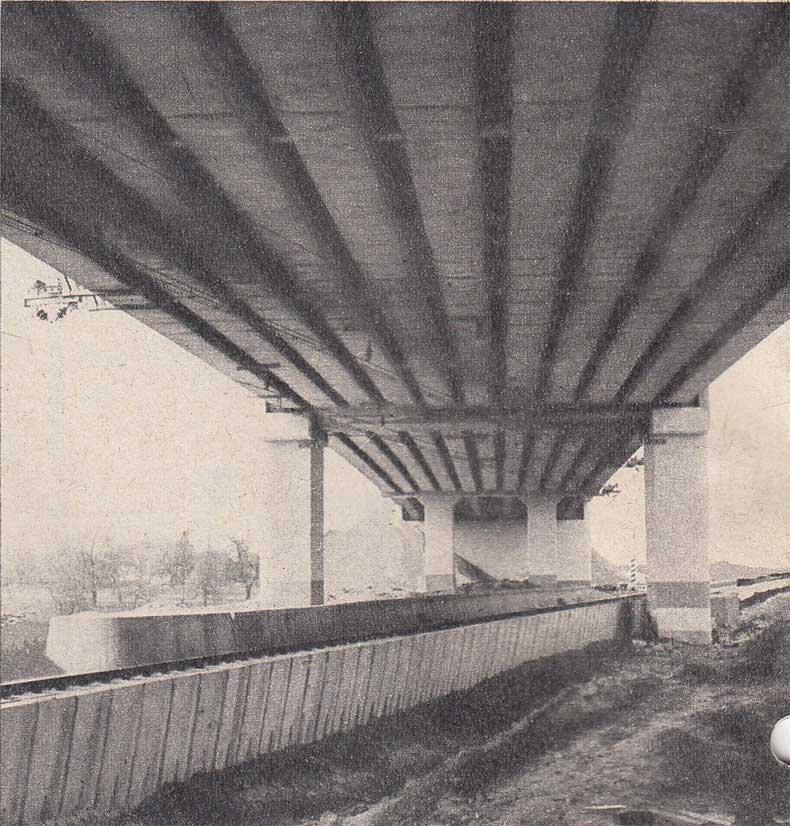

De elf balken van de overspanningen 2 en 3 zijn, daarenboven, onderling door middel van dwarse betonblokken verbonden.

Opdat het geheel een onbuigzame massa zou vormen, wordt het aan een dwarse samendrukking onderworpen.

De overspanningen 1 en 4, met een spanwijdte van ongeveer 17,70 m vertonen geen bijzonderheden. Zij worden ondersteund door metalen balkjes; die met een laag beton bedekt zijn.

De weg die over het kunstwerk loopt, heeft tussen de borstweringen een totale breedte van 12 m; tien meter voor het fietspad en de rijweg en twee meter voor de twee voetpaden.

De totale lengte van de nieuwe weg die over de opritten en de brug werd aangelegd, behaagt ongeveer 400 m.
