Elektrische locomotief reeks 20
vrijdag 8 februari 2008, door
Alle versies van dit artikel: [français] [Nederlands]
2016
Algemene kenmerken
| Bouwjaar | 1975-77 | ||
| Bouwer B & N Nivelles | CFM | ||
| Type | CóCó | ||
| Effectief | 25 | ||
| Nummering | 20 | 01-25 | |
| Stroomtype | kV = | 3 | |
| Vermogen | doorlopend | kW | 5150 |
| uur | kW | 5400 | |
| Massa ritklaar | t | 111 | |
| Max. asbelasting | t | 18,5 | |
| Max. trekkracht bij aanzetten | kN | 320 | |
| Max. snelheid | trein | km/u. | 160 |
| alleen | km/u. | 100 | |
| Grensprofiel | UIC | ||
Mechanische kenmerken
| Doorlopen bochtstraal | m | 100 |
| Draaistel met lage traktiestangen | B & N | |
| Ophanging | primaire | SLM |
| secundaire | ||
| Wieldiameter nieuw | mm | 1250 |
| Rembediening | Oerlikon | |
| Remsystemen | ||
| Aut. drukluchtrem | GPR | |
| Rechtst. drukluchtrem | ||
| Electron, gecomb. pneum. electrodyn. rem | E | |
Motorisatie en elektrische kenmerken
| Bouwer | ACEC | ||
| Traktiemotoren (Serie-950 V) |
ophanging | Integraal | |
| aantal | 6 | ||
| type | LE 772 G | ||
| doorl. vermogen | kW | 855 | |
| Aandrijvingsoverbrenging : Elastisch type G | ACEC | ||
| Overbr. verhouding | 80/26 | ||
| Bediening | Hakker | ||
| Altemator groep (Van Kaick) |
spanning | V | 380/60 Hz |
| vermogen | kVA | 300 | |
| Motor van altemator (ACEC) | 2 CT 200 | ||
| Motorventilatoren voor traktiemotoren en self | spanning | V | 380 |
| aantal | 8 | ||
| vermogen | kW | 6,5 | |
| Motorventilatoren voor hakker | spanning | V | 380 |
| aantal | 8 | ||
| vermogen | kW | 1,3 | |
| Compressor Westinghouse | 243 VC | ||
| Motor voor compressor (ACEC) | AK180 | ||
| spanning | V | 380 | |
| aantal | 1 | ||
| vermogen | kW | 22 | |
| Rheostatische rem : met bekrachtiging onafhankelijk van de traktiemotoren gecombineerd met de pneumatische rem of bediend door de manipulator | max. vermogen | kW | 2850 |
| Motorventilatoren voor rheostaat (ACEC) | VR13 | ||
| aantal | 4 | ||
| Batterij | type (SAFT) | KPM | |
| nom. spanning | V | 72 | |
| vermogen | Ah | 70 | |

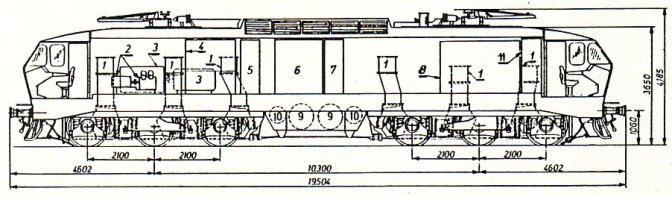

| 1 Ventilatoren | 2 Groep moto-compressor |
| 3 Groep moto-alternatoren | 4 Pneumatisch bord |
| 5 L.S. kast | 6 Rheostaatkast |
| 7 H.S.kast | 8 Hakkers en condensators |
| 9 Spoelen | 10 Hoofdresewirs |
| 11 Elektronische kast |
Bron: Het Spoor, oktober 1984
