Groot-Brittannië: Toestel voor het meten van de hoogte en de stand der rijdraden

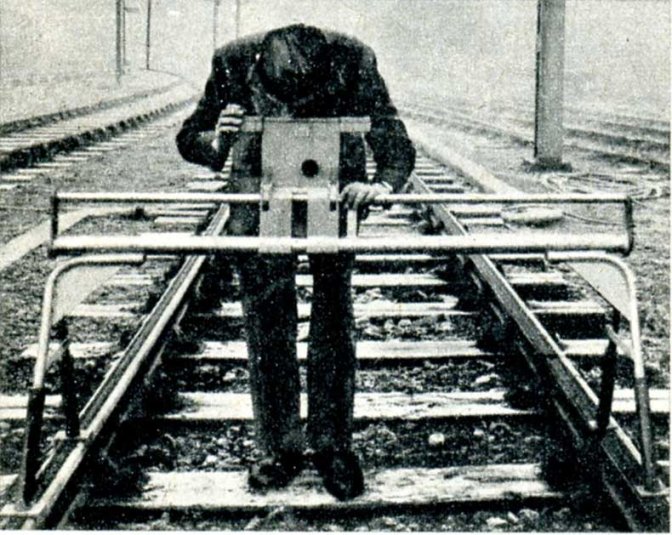

Dit toestel is een soort afstandsmeter die de stand van de rijdraden meet ten opzichte van het spoor, zonder dat men de stroom dient te onderbreken: zowel voor het gewone onderhoud als voor het plaatsen levert dit een uiterst belangrijk voordeel op. Het toestel omvat een „afwijkingsliniaal” met zoeker, gemonteerd op een horizontale stang welke voorzien is van vier steunpunten die op het spoor worden vastgezet. Zolang hij niet juist geregeld is, geeft de zoeker twee uiteenlopende beelden van de bovenleiding en het meten van de hoogte bestaat er precies in deze beelden te doen samenvallen.

De afwijking der rijdraden (stand in het horizontale vlak) wordt gemeten door de liniaal evenwijdig met de stang te laten glijden derwijze dat het beeld samenvalt met een richtstreep van de kijkbuis welke in de lens van de zoeker aangebracht is.
